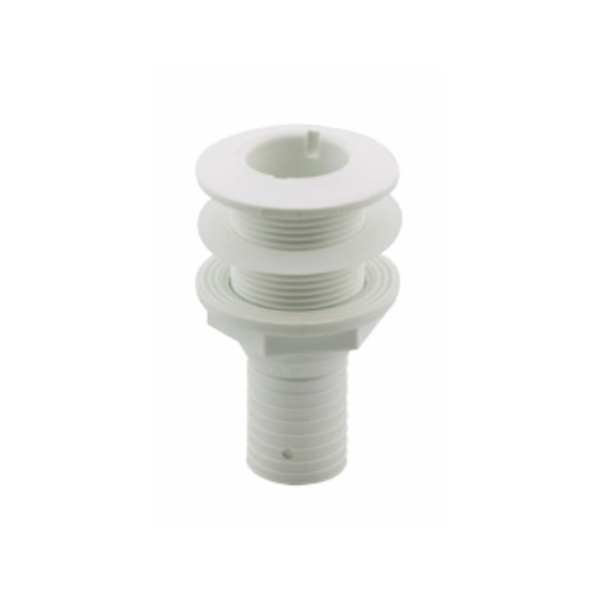

Passa-casco c/ Anilha e Encaixe de Mangueira – Plástico – Branco – ref.198228 – 32×32

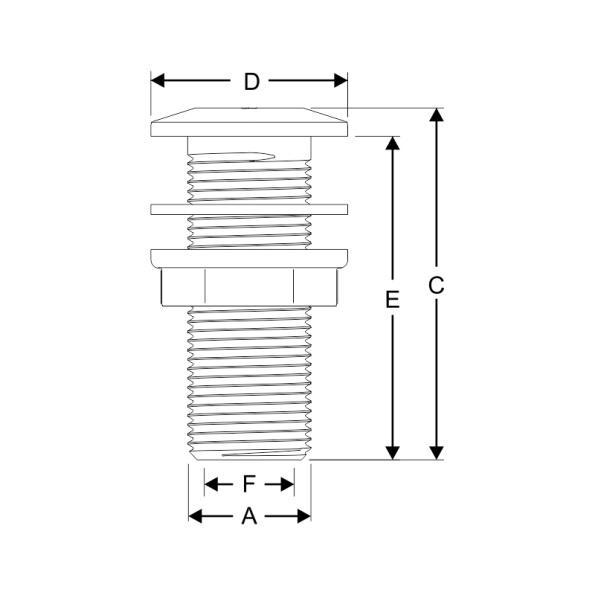

Corpo e porca: Feito de PA reforçado com vidro Arruela: feita de PA Testado de acordo com a norma ISO 9093 Disponível na cor branca Ø da rosca (A) conforme dimensões da rosca BSP Instruções de instalação: Todos os tipos de compostos de cama padrão e resinas epóxi ou poliéster podem ser usados ​​para a instalação. Marque a posição dentro e fora do casco. Faça o furo de folga no casco. Aplique o composto de base na parte inferior do flange. Não cubra a área da linha. Insira o corpo do passante pelo lado de fora. Por dentro, coloque a arruela e a porca para apertar. O encaixe de pele deve ser instalado em uma posição protegida contra danos por impacto. Aperte a porca com um torque máximo de 20 Nm. REF Descrição ØA Comprimento Total C (mm) ØD (mm) Flange Exterior Comprimento da rosca Ε (mm) Diâmetro Interno – ØF (mm) Tampão (Opcional) 198225 Passa-Casco c/ Anilha, espiga de mangueira, Branco, ISO 19mm 19 mm 88 mm 47 mm 45 mm – 198226 Passa-Casco c/ Anilha, espiga de mangueira, Branco, ISO 25 mm 25 mm 97 mm 52 mm 52 mm 440.45309 198228 Passa-Casco c/ Anilha, espiga de mangueira, Branco, ISO 32mm 32mm 107mm 62mm 53mm – 198229 Passa-Casco c/ Anilha, espiga de mangueira, Branco, ISO 38mm 38mm 107mm 75mm 53mm 440.45307 198231 Passa-Casco c/ Anilha, espiga de mangueira, Branco, ISO 51mm 51mm 120mm 90mm 65mm –
